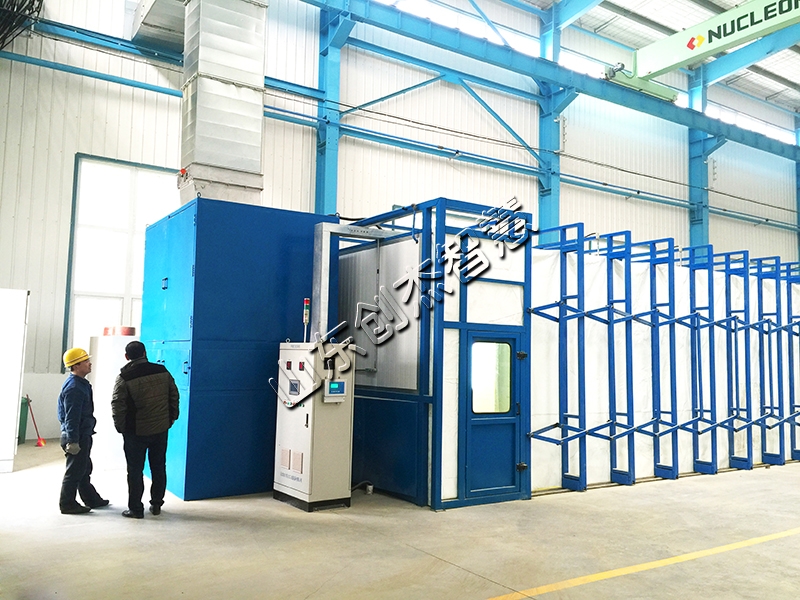

伸縮式噴漆房是一種環保噴漆設備，它可以在使用時，自動展開形成封閉或半封閉的環保噴漆房，不使用時收縮合攏到一處的特殊環保噴漆房設備，由于伸縮式噴漆房外觀大方、簡單實用且投資費用低，它在現代涂裝應用中越來越多。
產品介紹

伸縮式噴漆房需配置地面導軌，進行大型工件的移動運輸，這種方式可以解決較大型工件移動運送困難而研制的實用型環保噴漆房，它可根據使用大小，有效利用生產場地和操作空間！它在生產上有效簡化了不斷用天車吊運大型笨重工件來回周轉的工藝流程；而無需專門的運輸工具；展開長度可以在一定長度內任意位置。
伸縮式噴漆房主要由軌道、移動框架室體、照明系統、電控系統組成

各部分結構原理如下：

1、軌道：采用輕型地軌作為伸縮移動軌道。軌道的起始端和終止端特定位置設置伸縮限位開關。

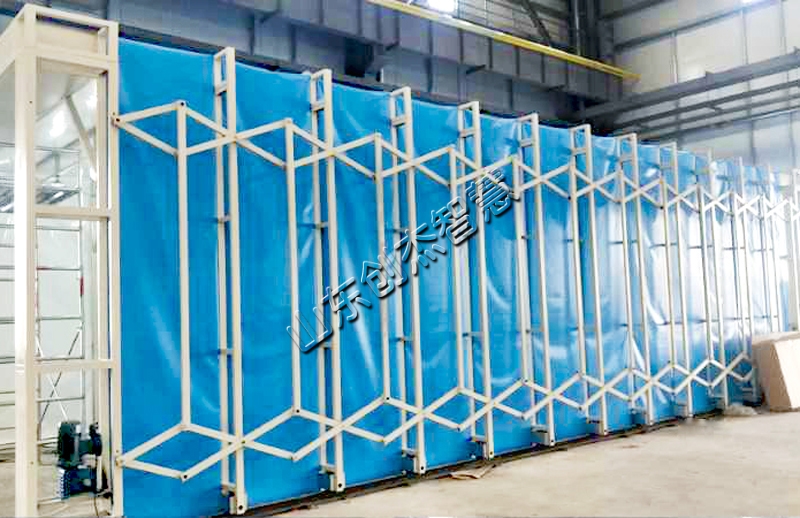

2、移動框架室體：由移動龍門架結構、伸縮房體支架、伸縮控制連桿、房體密封布、等組成。
2.2.1、移動龍門架結構是伸縮式噴漆房的伸縮牽引支架，它包括了龍門架、伸縮移動驅動架、伸縮警示燈。伸縮動力裝置即伸縮移動架及安裝在伸縮架上的驅動電機、減速箱、主動輪及其傳動系統。移動龍門架安裝在伸縮驅動架上。
2.2.2、伸縮房體支架：包括垂直移動框架、橫梁、從動輪。是伸縮房體的主要鋼結構支架系統。用于房體長度方向伸縮受力傳遞和密封布的支撐固定。后一套支架為固定支架，其余支架的垂直支架底座安裝被動滾輪，用于支撐支架和減少移動阻力。
2.2.3、伸縮控制系統：分為左右兩組，每組由上下斜連桿、垂直連桿、連接軸套、緊固螺栓、隔離墊片等組成。斜連桿的中間連接軸固定于垂直支架上，兩端與相鄰斜連桿軸連，其中上面一組的上端軸與垂直連桿連接，并通過垂直連桿與下面一組上部斜連桿連接點連接。龍門架及固定垂直支架通過半連桿與相鄰垂直移動架斜連桿連接。斜連桿的作用是將龍門架的伸縮長度平均分配給移動支架，有力保障整套房體前后伸縮的一致性。垂直連桿的作用是通過控制上下兩組伸縮連桿的伸縮一致，從而保證龍門架及各移動支架的垂直平移。
2.2.4、采用PVC覆膜阻燃布作為伸縮噴漆室密封布。
2.2.5、用電線路布局：采用伸縮框架內部懸掛布線。
產品特點


1.整體為框架傳動結構
每組框架間均有高強阻燃抗拉伸的PVC布連接而成，安裝快捷，外形美觀。
2.安全平穩
伸縮移動前室采用兩邊同時驅動，互相連鎖，安全雙限位控制，可沿著地面鋪設的軌道前后自如伸縮移動，機械運行安全平穩。
3.干濕兩用
噴漆漆霧和打磨粉塵凈化器可選用濕式、干式，也可干濕兩用。
4.運行成本低
造價成本低，運行成本低，使用維修方便，外形大方美觀。
5.大小隨意調整
它可根據使用大小，有效利用生產場地和操作空間。
