山西托輥涂裝線項目介紹
來源：http://computerguide.cn/ 發布時間：2020-11-24
山西托輥涂裝線項目介紹
一、項目施工現場介紹
1、工件參數
工件名稱:托輥
工件尺寸：φ194×1800
工件單重：≤100kg
生產綱領：1000根/日(單班)
生產工藝：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
（噴漆室、烘干室的廢氣處理方式為：活性炭吸附+脫附催化燃燒）
漆霧處理：干式凈化
加熱能源：電加熱
物流輸送：懸掛輸送
烘干溫度：60-80°C
烘干時間：30min
2、動力條件
3、氣候條件
4、工藝流程：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
二、設備介紹
1.涂裝工藝流程：
上件、往復機?噴漆、人工補噴、流平、烘干、冷卻、下件
1.2生產節拍：
噴漆生產線采用 XT100 懸掛輸送機連續輸送.
輸送節拍計算：
懸鏈輸送掛件數量 1000 件/天。
工作時間取值 8 小時，則 8×60=480 分鐘。
設備利用率設90% ,懸掛吊點間距取0.4m 那么v=1000×0.4÷480 ÷90%
=0.92m/min，速度 0-2m 無級調速。
設計鏈速：1m/min
生產節拍：0.4/1=0.4min=24s
設計節拍：45s
產能計算：8*60*60*0.9/24=1080/天
1.3 各設備尺寸
?噴漆室：噴涂時間3min 鏈速：1m/min
設備尺寸：4500*3000*3200mm
人工噴漆室：噴涂時間2min 鏈速：1m/min
設備尺寸：4500*2700*3200mm
流平室：流平時間3-5min 鏈速：1m/min
設備尺寸：5000*2400*3200mm
烘干室：烘干時間30min 鏈速：1m/min 工件在烘干室內行走長度為：30min*1m/min=30m
設備尺寸：12000*2200*3100mm 烘干室內線長34000mm
強冷室：強冷時間4min 鏈速：1m/min 工件在室內行走長度為：4min*1m/min=4m
設備尺寸：4000*1950*3100mm
2、技術參數
2.1、設備工藝名稱
2.2.?噴漆室
2.3.人工噴漆室
2.4.流平室
2.5.烘干室
2.6.有機廢氣處理系統
2.7.冷卻室
4.2.6.輸送系統
一、項目施工現場介紹
1、工件參數
工件名稱:托輥
工件尺寸：φ194×1800
工件單重：≤100kg
生產綱領：1000根/日(單班)
生產工藝：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
（噴漆室、烘干室的廢氣處理方式為：活性炭吸附+脫附催化燃燒）
漆霧處理：干式凈化
加熱能源：電加熱
物流輸送：懸掛輸送
烘干溫度：60-80°C
烘干時間：30min
2、動力條件
| 序號 | 名 稱 | 用 途 | 要求指標 | 備 注 |
| 1 |
電 源 |
動力回路 | 380V±10%/50Hz | 三相四線制或三相五線制 |
| 控制回路 | 220V/50Hz | |||
| 照明回路 | 220V/50Hz | |||
| 2 |
壓縮空氣 |
噴涂 |
0.4-0.8MPa |
壓力：0.4-0.6Mpa 含油：≤0.1ppm 含水：≤1.3g/m3 |
| 3 |
自來水 |
/ |
常壓 |
3、氣候條件
| 序號 | 名 稱 | 設計參數 | 備 注 |
| 1 | 年平均氣溫 | 15℃ | |
| 2 | 年平均濕度 | 65% | |
| 3 | 車間溫度 | 0℃-40℃ | |
| 4 | 車間濕度 | ≤75% |
4、工藝流程：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
| 序號 | 工藝名稱 | 工作方式 | 溫度℃ | 時間min | |
| 1 | 上件 | 人工 | RT | 2-3min | |
| 2 | Ω靜電噴漆 | 自動 | RT | 3min | |
| 3 | 補噴 | 人工 | RT | 2min | |
| 4 | 流平 | RT | 3-5min | ||
| 5 | 烘干 | 熱風循環 | 60-80℃ | 30min | |
| 6 | 強冷 | 自動 | RT | 3-4min | |
| 7 | 下件 | 人工 | RT | 2-3min |
二、設備介紹
1.涂裝工藝流程：
上件、往復機?噴漆、人工補噴、流平、烘干、冷卻、下件
1.2生產節拍：
噴漆生產線采用 XT100 懸掛輸送機連續輸送.
輸送節拍計算：
懸鏈輸送掛件數量 1000 件/天。
工作時間取值 8 小時，則 8×60=480 分鐘。
設備利用率設90% ,懸掛吊點間距取0.4m 那么v=1000×0.4÷480 ÷90%
=0.92m/min，速度 0-2m 無級調速。
設計鏈速：1m/min
生產節拍：0.4/1=0.4min=24s
設計節拍：45s
產能計算：8*60*60*0.9/24=1080/天
1.3 各設備尺寸
?噴漆室：噴涂時間3min 鏈速：1m/min
設備尺寸：4500*3000*3200mm
人工噴漆室：噴涂時間2min 鏈速：1m/min
設備尺寸：4500*2700*3200mm
流平室：流平時間3-5min 鏈速：1m/min
設備尺寸：5000*2400*3200mm
烘干室：烘干時間30min 鏈速：1m/min 工件在烘干室內行走長度為：30min*1m/min=30m
設備尺寸：12000*2200*3100mm 烘干室內線長34000mm
強冷室：強冷時間4min 鏈速：1m/min 工件在室內行走長度為：4min*1m/min=4m
設備尺寸：4000*1950*3100mm
2、技術參數
2.1、設備工藝名稱
| 序號 | 設備名稱 | 規格/內腔凈尺寸（長×寬×高） | 功能和特點 | 數量 |
| 1 | 上件區 | 5000mm | 1套 | |
| 2 | ?噴漆室 | 4500×3500×3200mm | 1套 | |
| 3 | 人工噴漆室 | 4500×2700×3200mm | 補噴、檢驗 | 1套 |
| 4 | 流平室 | 5000×2200×3200mm | 流平 | 1套 |
| 5 | 烘干室 | 12000×2200×3200mm | 烘干 | 1套 |
| 6 | 強冷室 | 4000×1950×3200mm | 1套 | |
| 7 | 下件區 | 5000mm | 1套 | |
| 8 | 懸掛鏈 | XT100 120m | 輸送 | 1套 |
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | ?噴漆房工作尺寸 | 4500×3500×3200mm |
| 2 | 自然進風系統 | 1套 |
| 3 | 空載風速m/s | ≥0.20 |
| 排風風量 | 11000m3/h | |
| 4 | ?噴涂 | 1臺 |
| 往復升降機 | 型號：LTMD-1500 型噴涂行程：1800m | |
| Ω靜電噴漆系統 | TURBO DISK 型空氣渦輪馬達 | |
| 高壓發生裝置 | 型號：LEPS5001 型 | |
| 5 | 總功率 | 約10kw |
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | 人工噴漆房工作尺寸 | 4500×2700×3200mm(L×W×H) |
| 2 | 自然進風系統 | 1套 |
| 3 | 空載風速m/s | ≥0.3 |
| 排風風量 | 13000m3/h | |
| 7 | 光照度Lux | ≧500Lux |
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | 室體工作尺寸 | 5000×2200×3200mm |
| 2 | 進風系統 | 1套 |
| 3 | 排風系統 | 1套 |
| 排風風量 | 4800m3/h | |
| 4 | 光照度 | ≧300Lux |
| 序號 | 項 目 名 稱 | 參 數/規 格 |
| 1 | 室體工作尺寸 | 12000×2200×3200mm |
| 2 | 循環次數 | 2-3次/min |
| 風機型號 | GW-5C 10000m³/h | |
| 風量 | 10000m³/h | |
| 全壓 | 1500Pa | |
| 循環風機功率 | 7.5kw | |
| 數量 | 1套 | |
| 3 | 烘干溫度 | 60-80℃ |
| 4 | 烘干時間 | 30min |
| 熱風加熱值 | 51600kcal/h(60kw) | |
| 加熱方式 | 電 | |
| 5 | 電加熱器 | 5kw*12 |
| 電加熱箱 | ||
| 6 | 強排風量 | 1000m3/h |
| 7 | 廢氣處理方式 | 引入到噴漆房廢氣處理系統中 |
| 8 | 設備功率 | 約70kw |

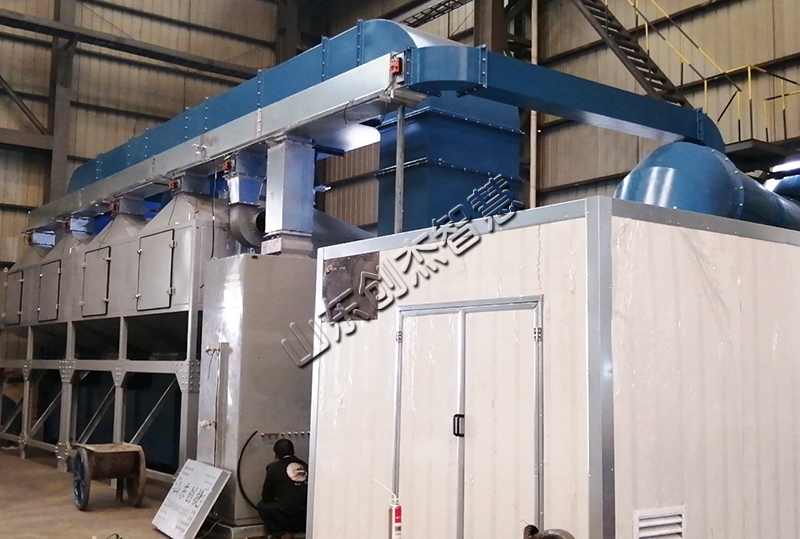

2.6.有機廢氣處理系統
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | 干式過濾器 | 1套 |
| 2 | 排風系統 | 1套 |
| 排風風量 | 30000m3/h | |
| 排風機型號 | B4-72No8C | |
| 全 壓 | 3000pa | |
| 排風風機功率 | 37kw | |
| 3 | 廢氣處理方式 | 干式漆霧過濾+活性炭吸附箱+催化燃燒設備+高空排放 |
| 催化燃燒 | VOC-300 | |
| 功率 | 65kw | |
| 4 | 風閥 | 4套 |
| 5 | 總功率 | 約70kw |
2.7.冷卻室
| 序號 | 項目名稱 | 參 數/規 格 |
| 1 | 室體工作尺寸 | 4000×2000×3200mm |
| 2 | 送風系統 | 1套 |
| 送風風量 | 1臺×8000m3/h | |
| 送風機型號 | 4-68-6.3C | |
| 送風風機功率 | 7.5kw | |
| 3 | 送風過濾系統 | 1套 |
| 4 | 風墻、吹嘴 | 1套 |
| 5 | 總功率 | 約10kw |

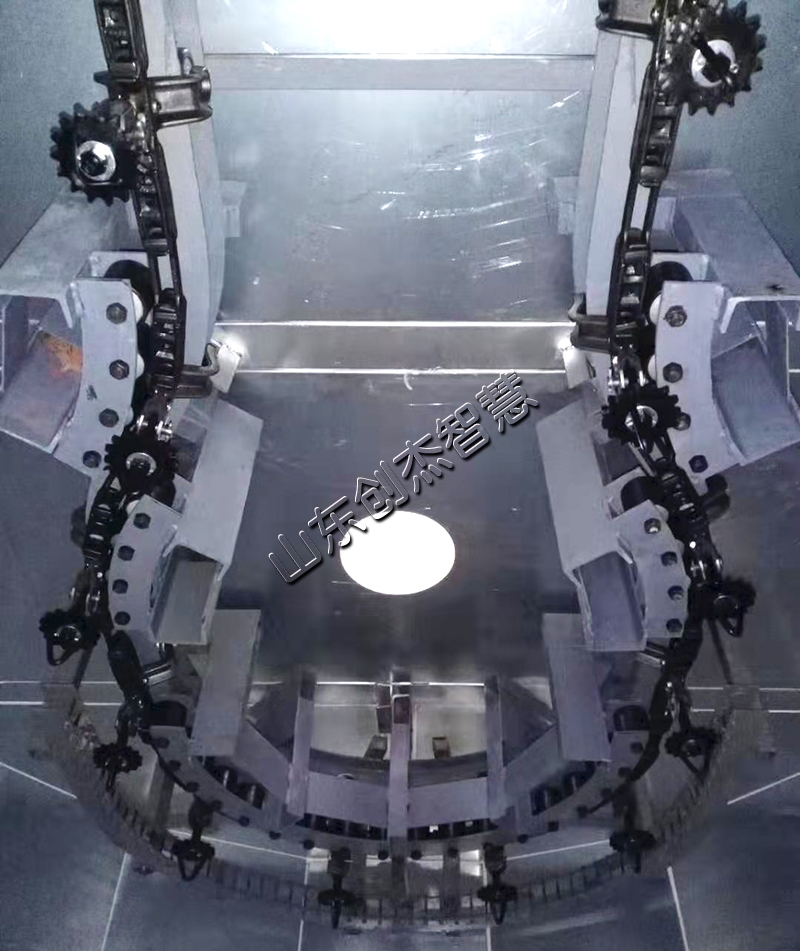

| 序號 | 名稱 | 參 數/規 格 |
| 1 | 懸掛輸送機 | XT100 120m |
| 1.1 | 生產線速度 | 1m/min |
| 1.2 | 調速范圍 | 0-2m/min |
| 1.3 | 單點吊重 | 100Kg |
| 1.4 | 掛點數量 | 300組 |
| 1.5 | 輸送功率 | 5.5Kw |
